単芯フェルール検査装置

YGN-524SF

YGN-524SF は単芯フェルールの偏芯量及び、内径の測定を行います。 V溝治具とローラーで回転を行い、外形基準に対する内径(コア)中心の偏芯量を導出します。 自社メカ設計とソフト製作により回転・光量制御と画像処理で高精度に測ります。ワークを置いてスイッチを 1 つ押すだけで測定ができます。検査機能として項目毎に任意の規格値を入力し OK(ランク)・NG の総合判定の表示を行います。 フェルールキャピラリとファイバーアッセンブリの両種の測定が一台でできます。

単芯フェルール検査装置操作画面

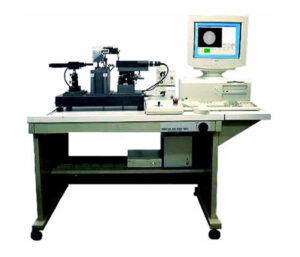

装置構成

構成	ベース光学系・内径(φ125μm)用20倍・コア(φ9μm)用100倍・LED光源&コア導光ユニット回転機構・モータ&ローラ V溝治具・φ1.25mm&φ2.5mm 制御・画像処理部・PC OS Windows 7 ・自社画像処理アルゴリズム・回転制御・光量制御・モニタ 17インチ液晶
機能	・マニュアルライト設定・オートライト設定・画像保存(bmp形式) ・保存画像表示・測定・輝度グラフ表示・測定項目毎の公差入力・値表示枠内の変色(OK緑、NG赤) ・結果一覧表示・結果保存(csv形式) ・表示桁9999.999μm
性能	・測定精度偏芯量 3σ≦0.1μm ・測定タクト 3.4〔sec〕(45°間隔/1回転)
測定内容	フェルールキャピラリ・偏芯量:外形基準に対する内径中心の偏芯量・内径:円形画像から近似円を導出・最大径:円形画像の最大距離・最小径:円形画像の最小距離ファイバーアッセンブリ品・偏芯量:外形基準に対するコア中心の偏芯量・コア径:円形画像から近似円を導出
補助機能	キー方向送り機能測定後、コアを作業者側に回転させてキー方向の調芯作業 (マーキング作業)を補助します。
オプション	作業台・MU・LC手動回転治具(プラグケース装着用) ・SC手動回転治具(プラグケース装着用)
